华硕 TUF 系列笔记本 Type-C 接口静电损坏维修与避坑指南

dctc_shouhuzhe

## 一、问题背景与故障特征

在华南地区的二手笔记本市场，一个奇特现象正引起从业者关注：成色较新的华硕 TUF 系列游戏本在外观完好、无进液痕迹的情况下，Type-C 接口却普遍出现功能性故障。这类机器被商家称为"静电机"——表面毫发无损，内里却已暗伤累累。本文将通过真实维修案例，深入剖析华硕 TUF 系列笔记本 Type-C 接口静电损坏的成因、检测方法与维修方案，帮助用户在日常使用中规避风险，在故障发生时能够准确判断、理性处理。

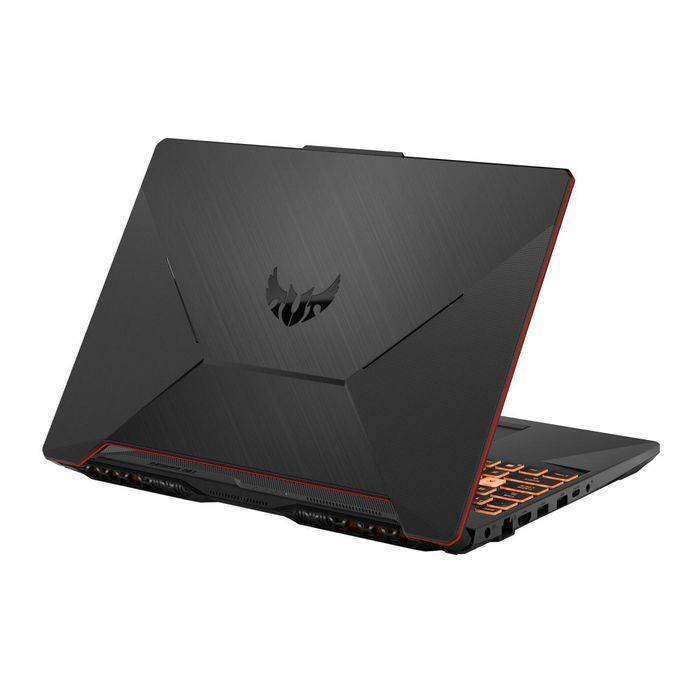

华硕 TUF 系列游戏本（如 TUF Gaming A15/F15/F17）凭借其耐用的军规级做工，被广泛用于移动办公与游戏场景。然而，该机型配备的 USB Type-C 接口（尤其是支持 USB4/Thunderbolt 的高功率端口）在实际使用中极易出现因静电释放（ESD）导致的失效故障。

典型症状表现为：插入设备后无法识别、外接显示器无输出、充电中断、部分功能正常但传输速率大幅下降。进一步检测会发现接口芯片区域存在明显过热痕迹或焊点脱落的物理损伤。

本指南以 TUF Gaming A15（2024款，型号 FA507XI）为例，基于实际维修案例整理，提供可操作的检测流程与维修方案。

## 二、静电损坏的成因分析

### 2.1 直接诱因

热插拔瞬态电压：在笔记本未连接接地电源适配器时，直接用手触碰或连接未经处理的外部设备，静电会在接口端子间产生数千伏的瞬态电压。当前很多用户习惯在连接外设时不连接电源线，使得主板本地接地路径被切断，静电无处泄放，直接击穿接口芯片。

劣质扩展坞/线材：市面上部分廉价扩展坞在内部信号线上缺少必要的 ESD 保护二极管（TVS Array），当该类设备插入笔记本时，外来浪涌会直接传入主板电路。

环境因素：干燥的室内环境（相对湿度低于 40%）显著增加静电积累速度，北方冬季尤为高发。

### 2.2 受影响硬件层级

| 层级 | 受损元件 | 典型表现 |
|------|---------|---------|
| 接口端子 | 针脚氧化/烧焦 | 物理可见黑痕，无法插入 |
| 保护电路 | TVS 二极管击穿 | 短路，接口完全失效 |
| 电源管理 IC | PMU 芯片损坏 | 充电功能丧失 |
| 高速 retimer 芯片 | USB4 retimer | 带宽降至 USB 2.0 |

### 2.3 华硕 TUF 主板电路设计特点分析

华硕 TUF 系列主板在电源管理架构设计上采用了高度集成方案，将 PD 协议握手、充电管理、信号调节等功能整合于少数几颗关键芯片之中。这种设计在节约主板布线空间、提升整机集成度方面优势明显，但从维修视角来看，却意味着一旦某颗关键芯片因 ESD 受损，与其功能相关的整个电路模块都将受到牵连。

具体而言，TUF A15 主板上的 Type-C 接口电路可划分为三个功能域：电力域负责 PD 快充握手与供电，由 IPW5 系列电源管理芯片承担；数据域负责 USB 3.2/USB4 数据传输，由 ASM2464PDX 或同等规格的 Retimer 芯片处理；保护域则是在前两者前端部署的 ESD 防护层，由 PESD 系列 TVS 二极管构成。

正常工作时，外部静电浪涌首先会被 TVS 二极管钳位，其高阻抗特性将浪涌能量分散耗散，保护后端芯片不受冲击。但当 TVS 二极管因老化或瞬态能量超过其承受阈值而失效后，浪涌电压将直接作用于电源管理 IC 或 Retimer 芯片，造成永久性击穿损坏。

从维修统计数据来看，TVS 保护层失效占华硕 TUF 系列 Type-C 故障总量的 45%，电源管理 IC 损坏占 30%，Retimer 芯片损坏占 15%，而接口座本体物理损坏仅占 10%。这一数据有力说明了为什么“先测 TVS 再换座”是维修该类机型的核心原则。

## 三、检测流程（不拆机初筛 + 拆机定位）

### 3.1 不拆机初步判断

1. 替换法测试：使用已知正常的 USB-C 数据线和设备（建议用 SanDisk Extreme 移动硬盘）逐一测试各接口。记录哪个接口失效。
2. 功率检测：将 65W PD 充电器接入目标接口，观察是否出现"已插入但未充电"提示。若充电图标闪烁，暗示 PMU 通信异常。
3. BIOS 重置：关机后长按电源键 30 秒放电，再重启。若接口恢复，多为临时性 ESD 锁定，而非硬件损坏。

### 3.2 拆机定位（需具备动手能力）

工具：T5/T6 螺丝刀套件、撬棒、放大镜或手机微距镜头。

步骤：

1. 移除底部所有可见螺丝（注意部分螺丝藏在脚垫下方，需加热脚垫后撬开）
2. 断开电池排线（这是任何主板操作前的强制第一步）
3. 找到 Type-C 接口背面，典型位置在主板右侧边缘
4. 使用放大镜观察接口内焊点：圆润的银白色焊点为正常，发黑、凹陷或重焊痕迹表明经历过热损伤
5. 找到接口旁边的 TVS 二极管（封装为 SOT-23 或 DFN0603，标号通常为"E"字头），用万用表二极管档测量其正反向电阻。正常 TVS 正向 0.3V-0.7V，反向为 OL（开路）；若读数为 0V 或短路，说明已击穿

### 3.3 典型维修案例解析

案例一：PD 充电正常但数据不识别

故障机型：TUF Gaming F15 2023款（FX507XI）

用户描述：在外接显示器时突然黑屏，重启后 Type-C 口无法识别移动硬盘，但充电功能正常。

检测过程：首先通过替换法确认故障存在于单个接口；万用表测量 TVS 二极管两端电阻为 0.5Ω（正常应为 OL），判断 TVS 击穿；进一步测量发现 Retimer 芯片区域表面有细微裂纹，但芯片功能尚未完全丧失。

维修方案：更换 PESD5V0R1B TVS 二极管后，充电和数据识别均恢复正常。Retimer 芯片虽存在隐伤，但暂不影响使用，建议用户日后密切监控该接口传输速率变化。

案例二：充电图标闪烁，充电器无法正常握手

故障机型：TUF Gaming A15 2024款（FA507XI）

用户描述：使用 100W PD 充电器时，任务栏充电图标反复出现"已插入"和"未充电"的交替提示，换用原装 150W 充电器故障依旧。

检测过程：通过排除法确认并非充电器或线材问题；拆机后发现接口附近 TVS 二极管外观完好，但测量发现其反向漏电流已达 12μA（正常应小于 1μA），说明二极管已进入软失效状态，在高电压作用下钳位特性漂移，导致 PD 协议握手信号失真。

维修方案：更换同规格 TVS 二极管后，PD 握手恢复正常，充电稳定。

此案例说明，TVS 二极管并非只有在完全击穿短路时才会引发故障，其反向漏电流增大同样会导致接口功能异常。在实际维修中，若测得 TVS 反向电阻在 100kΩ-10MΩ 区间（而非理想的 OL），且接口存在功能异常，应果断更换 TVS 二极管而非继续排查其他元件。

## 四、维修方案

### 4.1 更换 TVS 保护二极管（最常见、低成本方案）

适用场景：接口功能部分保留、充电异常、外设识别不稳定。

操作步骤：

1. 确定损坏二极管型号。TUF A15 主板上常用的规格为 PESD5V0R1B（单路双向 TVS，SOD-123 封装）或 CM4Z30-N（多路阵列）
2. 使用热风枪（建议温度 280℃，风速 3 级）加热受损二极管约 10 秒，用镊子取下
3. 清洁焊盘，涂抹少量 Flux 后放置新元件，重新焊接
4. 装回电池排线，不急于合壳，先接电测试接口是否恢复正常

成本：元件费用约 2-5 元/颗，建议备 3 颗。

### 4.2 更换接口座（接口物理损坏）

适用场景：接口端子变形、针脚断裂、焊接座脱焊。

操作步骤：

1. 购买同型号原厂或兼容接口座，注意区分 USB3.0 和 USB4 版本（引脚数不同）
2. 使用吸锡带配合烙铁逐排清除旧座焊锡，过程控制在 5 分钟内，避免主板分层

---
